一、產品概述
HAO07-4X-10/16Q型氣、液動角式排污(泥)閥采用活塞式雙室驅動，工作靈敏，開啟高度大于DN2，排污暢通無阻，排污后能自動沖洗等特點，主要用來排除各種水池和容器的沉淀污物。廣泛應用于各類水廠沉淀水池及工礦企業的排污之用。

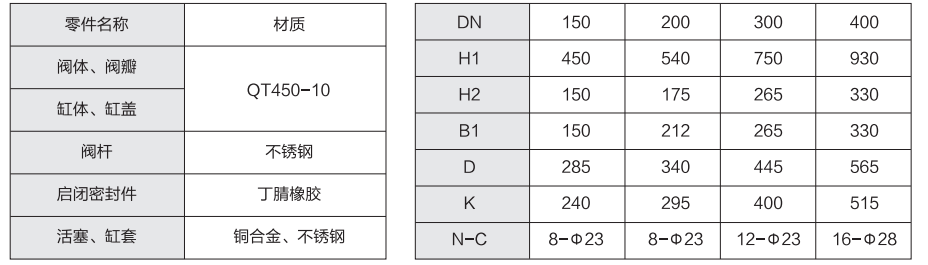

二、技術參數
三、工作原理
由電磁閥通過控制管路對雙控制室的活塞實現控制,夕卜供給電磁閥的驅動源采用壓縮空氣或壓力清水，驅動的工作壓力P 可?。?.2MPaw Pw 1 .OMPa
控制原理的原則概述如下:
當電磁閥斷電時，排泥閥應處于關閉狀態，此時排污閥活塞上控制室應與壓力驅動源相通與大氣隔斷，而下控制室與大氣 相通;當電磁閥通電時，排泥閥應處于開啟狀態，此時排污閥活塞下控制室應與壓力驅動源相通而與大氣隔斷，上控制室則與大 氣相通。
一個兩位五通的電磁閥可以控制成組個排泥閥工作，用壓縮空氣作驅使動源，可同時控制更多個排泥閥。
四、 安裝與調試

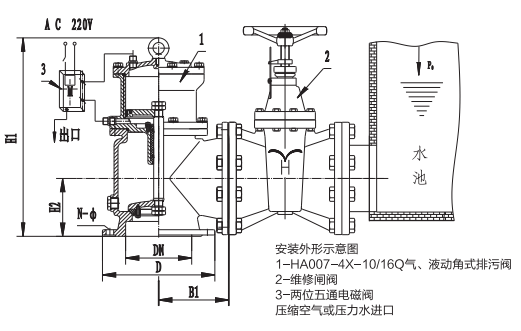

安裝可參閱圖，閥體不應承受管理網的重量，宜在排污閥的進口處安裝一個同規格的閘閥以便于維修。
安裝后應進行調試，調試時要仔細檢查所有管路安裝是否合理，有沒在泄漏等問題。運行試驗時主要檢查電磁閥斷電時排泥 閥應處于全關閉狀態，無泄漏;通電時應處于全開啟狀態。
五、 維修和保養
只要避免人為的損壞和凍傷，無需頻繁的維修。若要拆卸維修，只需松開缸體與閥體的緊固螺栓，利用設計在缸法蘭上的 兩個啟頂螺孔，將缸體和閥體頂開，即可卸下所有零部件，進行維修操作。
平時要定期對活塞潤滑進行檢查，活塞磨擦面應有少量無垢潤滑油為佳。
