可調減壓閥

HA001-4X-10/16Q型可調減壓閥是一種無需外供能源，由介質自身壓力驅 動閥門。在公稱壓力范圍內通過導閥調節，滿足不同設計工況所需出口壓力的水力控制閥門。在任何流量下，設定的出口壓力不變;進口壓力P1,在0.8P1-1.05P1范圍內波動時，設定的出口壓力P2不變。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

HA001-4X-10/16Q型

數量

庫存:

所屬分類

返回列表



產品描述

參數

一、產品概述

　　HA001-4X-10/16Q型可調減壓閥是一種無需外供能源，由介質自身壓力驅 動閥門。在公稱壓力范圍內通過導閥調節，滿足不同設計工況所需出口壓力的水力控制閥門。

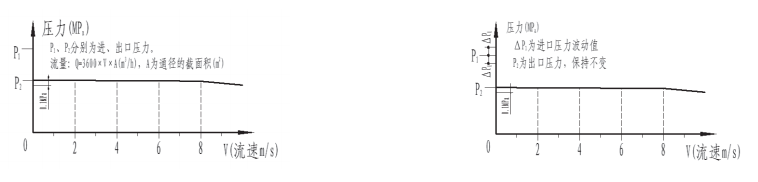

　　在任何流量下，設定的出口壓力不變;進口壓力P1,在0.8P1-1.05P1范圍內波動時，設定的出口壓力P2不變。

二、技術參數

　　1、本產品執行標準CJ/T 256-2007《分體先導式減壓穩壓閥》標準;

　　2、連接法蘭符合個國家GB/T1721.6標準，強度密封試驗按GB/T13927執行;

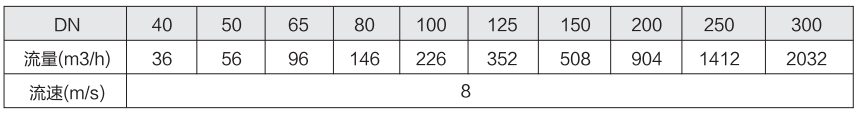

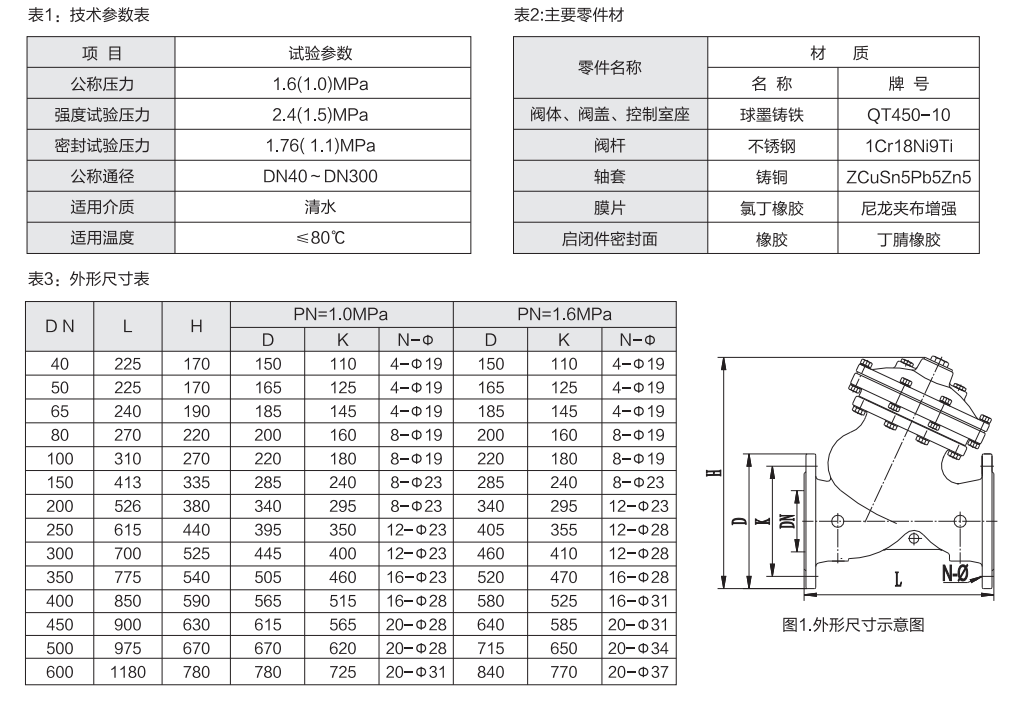

　　3、相關技術參數見表1,主要零件材料見表2,夕卜形連接尺寸表3;

三、工作原理

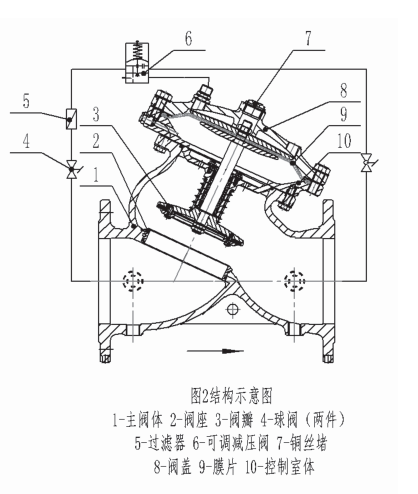

　　1) .可調減壓閥工作的驅動源是由介質的自身壓力實現水力控制，無須外加動力(見圖2)。膜片上、下構成雙室控制的傳動結構，主閥出口端的壓力信號進入膜片的下控制室與閥腔內的彈簧力相平衡，當出口壓力變化失去平衡時，導 閥6自動對膜片上控制室的壓力進行調節，對主閥實現先導放大控制，使主閥桿作上、下運動，改變主閥的開度，恢復平衡。使主閥出口壓力的設定值保持不變。

　　2) .壓力水進入主閥的進水口后，經過閥瓣與閥座所形成的簾面積產生的過流損失、以及克服彈簧和啟閉件運動的機械損失，達到出口端減壓的目的。簾面積越小(即主閥的開度越小)流速變化遞度越大，壓降越大，反之壓降越小。

　　3) .導閥膜片的下控制室通過控制管路與其主閥出口端壓力信號，作用力向上，而膜片上控制室與主閥的進口端相接，膜片作用力向下。在設定壓力確定后, 膜片上、下作用力平衡。

　　4) .導閥蓋上端的調節螺栓按順時針方向轉動時出口壓力增加，逆時針方向轉動時出口壓力減小，彈簧全松時主閥關閉。
